產品簡介

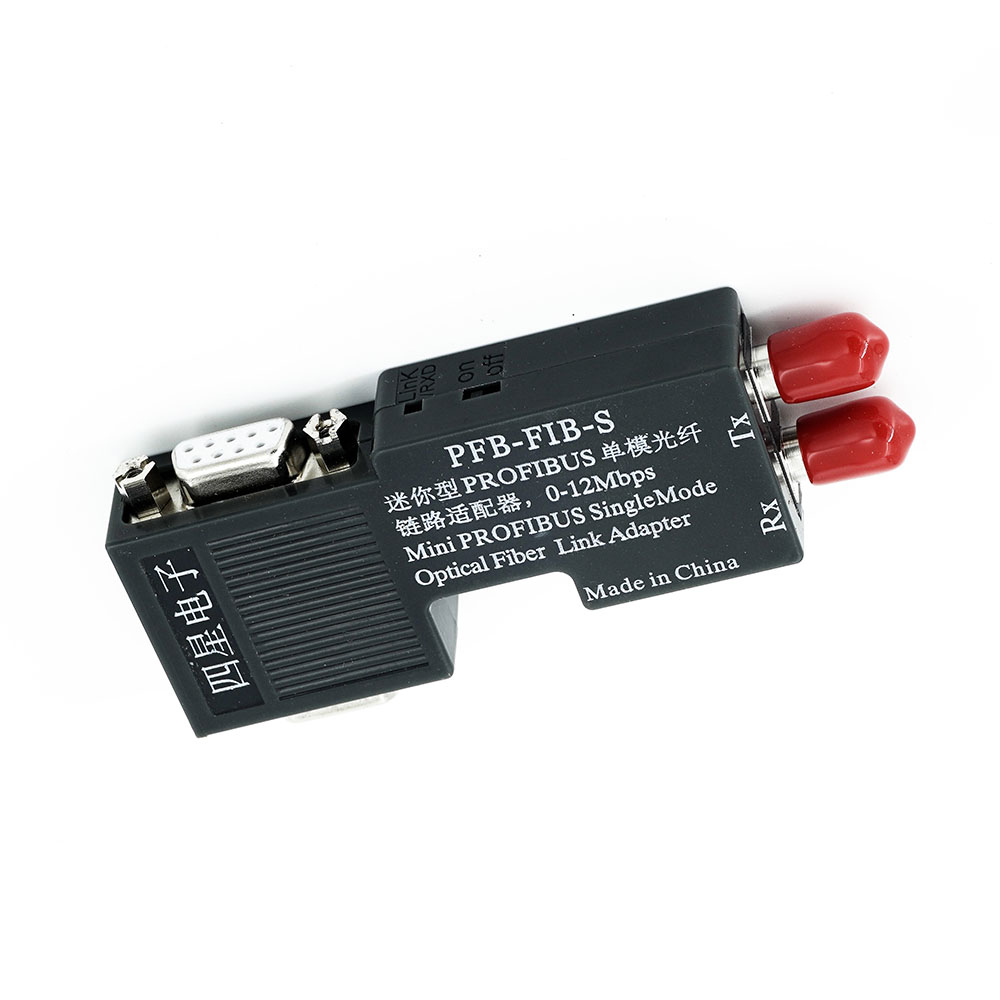

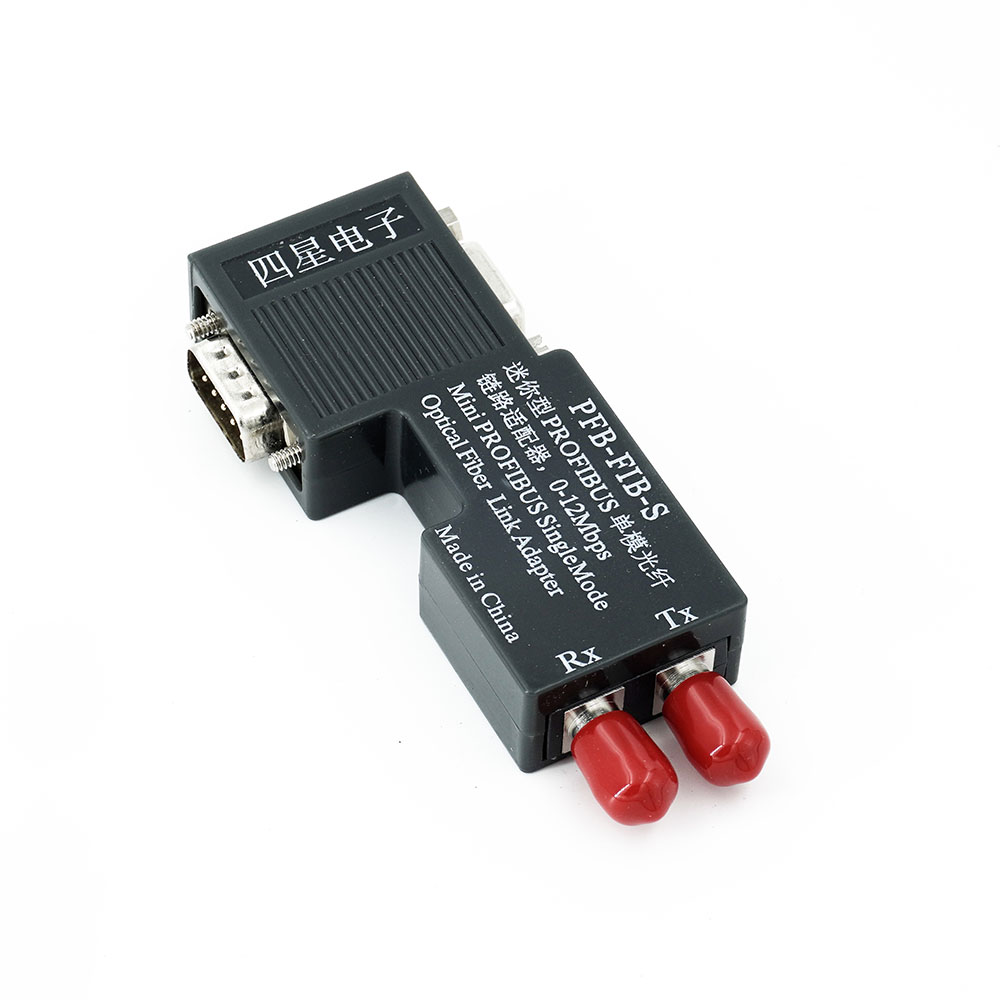

迷你型PROFIBUS單模光纖鏈路適配器，也稱光纖型總線連接器。外形大小同PROFIBUS總線連接器插頭，直接插設備的PROFIBUS/MPI/PPI插座，或插到總線上帶編程口的總線連接器上，無需再外接電源，速率0～12Mbps自適應，可組成總線型、星形和混合型PROFIBUS光纖網絡，使用非常方便靈活。光纖接頭標配ST接頭，適用光纖：單模9/125、10/125、8.3/125um，傳輸距離：0～12km。
技術參數
● 電源：由設備的PROFIBUS/MPI/PPI插座（插座）上的7腳和2腳輸出的24VDC電源供電，或6腳和5腳輸出的5VDC電源供電，自動選擇，即插即用，24VDC電源與5VDC電源之間經DC/DC隔離電源模塊進行隔離。
● 功耗：約0.5W。
● 通信速率：0～12Mbps無延時自動適應。
● PROFIBUS電接口：DB9M（針）插頭，針腳信號定義符合PROFIBUS標準。
● 各個傳輸速率下電接口每段電纜的最大通信距離符合PROFIBUS標準：
傳輸率（bit/s） | 9.6K | 19.2K | 45.45K | 93.75K | 187.5K | 500K | 1.5M | 3M | 6M | 12M |
最大電纜長度（米） | 1200 | 1000 | 400 | 200 | 100 | |||||
● 電接口RS485端口具有浪涌保護和±15kV防靜電保護。
● 具有一對光纖收發光口，可組成總線型、星形及混合型光纖網絡。
● 適用光纖：單模9/125、10/125、8.3/125um。
● 波 長：1310nm。
● 發射光功率：-6dBm。
● 接收靈敏度：-18dBm。
● 光纖傳輸距離：0～12km。
● 光纖接口：標配ST接頭，可選配SC、FC接頭。
● 具有光纖連接和數據接收于一體的LED指示燈。
● 工作溫度：-40～+85℃工業級工作溫度。
● 外形尺寸：96mm×17mm×42mm（長×寬×高），重量：70克。
● 安裝方式：直接插到設備的PROFIBUS/MPI/PPI插座，或插到總線上帶編程口的總線連接器上。

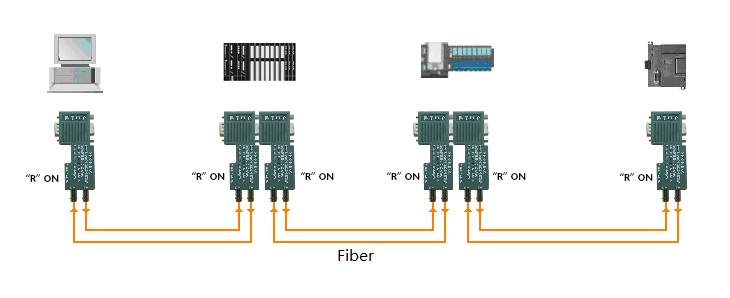

應用拓?fù)?/strong>
